Pedalera para el Guitar Rig
Hoy gracias a nuestro foro podemos disfrutar de un excelente FX como es el Guitar Rig 4.
Muchos guitarristas lo usan en el home studio y también en vivo. Pero también es cierto que la mayoría no tienen un elemento esencial como es el Rig Control, que nos permite manejar con nuestros pies distintos botones que nos producirán cambios de eventos en los distintos elementos: cambiar parámetros de los efectos, prender/apagar los mismos , regular niveles, manejar un pedal de volumen, un wahwah, etc.
Veremos como comandar todos los parámetros a través de un joystick de juegos y de una simple operación . Al principio parece complicado
pero es muy sencillo.
Porque con un joystick?: porque es un elemento al alcance de todos. Un joystick básico tiene 8 pulsadores y 4 comandos axiales. Si no poseemos uno seguramente conseguiremos uno prestado o uno usado en alguna casa de computación.
Usaremos un Joystick con salida usb. En un próximo post veremos como trasladar los elementos del Joystick (botones pulsadores y potenciometros) a una pedalera fabricada por nosotros mismos y en una tercera entrega la automatización de Guitar rig pero como Fx de un DAW.
Debemos tener cargado el
Guitar Rig en modo
standalone ya que es la única manera de enviarle un control vía midi. Recordemos que inserto en un DAW es un efecto y no un sintetizador o instrumento.
Necesitamos dos programitas: El
Rejoice cuya misión es convertir la pulsación de un botón del joystick o el movimiento de una palanca (potenciómetro) en un evento midi, en nuestro caso Controller Change o simplemente Controladores. La lista de controladores es la siguiente:
Controladores MIDI Numero Utilidad
1 Modulation (rueda de modulación) = Vibrato (variación repetitiva en la altura del sonido)
2 Breath (control por respiración)
3 -asignable-
4 Foot controller (controlador de pie - pedal)
5 Portamento time
6 -asignable-
7 Volume
8 Balance
9 -asignable-
10 Pan (posición estereo)
11 Expression
12-63 -asignable-
64 Pedal (sustain)
65 Portamento
66 Pedal (sostenuto)
67 Pedal (soft)
68 -asignable-
69 Hold 2
70-90 -asignable-
91 External Effect Depth
92 Tremelo Depth
93 Chorus Depth
94 Celeste (detune) Depth
95 Phaser Depth
96-120 -asignable-
Podemos utilizar desde el controlador 12 y hasta el 63 , ya que no están asignado a funciones especificas. De esta manera los tendremos todos juntos y consecutivos.
El otro programa es
MidiYoke, que es un cable virtual que conectará el
Rejoice con el programa a controlar (es decir el joystick con el
Guitar Rig).
El R
ejoice y al
MidiYoke lo bajamos haciendo
Register or
Loginclick acá
Pass:
Register or
Loginwww.ArgCompo.com
Instalamos los dos programas. Comenzamos conectando el joystick a un puerto USB y vamos (en
Windows) a
Inicio ---> Panel de Control ---> Dispositivos de Juegos.
En esta ventana se nos presenta el tipo de joystick que tenemos. Clic en
Propiedades y se nos abre la ventana de
Configuración y prueba. Allí probamos los botones y potenciómetros y de paso podemos individualizar el numero de cada botón. En Configuración podemos ir al Asistente de Calibración donde nos guiara para un correcto calibrado . Aplicamos y cerramos.
Ahora abrimos el
Rejoice. (Siempre tiene que estar abierto este programa para que funcione con el
Guitar Rig.)
En
midi out seleccionamos
MIDI Yoke 1 En
Controller insertamos 12 (se irà incrementando solo cada vez que adicionemos un botón.
Asignación de botones y palancas (potenciómetros) Presionamos
calibrate Empezamos pulsando un botón del joystick y sin soltarlo, con el mouse, clic en
ADD. Vemos en la ventana superior del
Rejoice como se inserta:
Butoon:1 Channel 0 Controller 12 Low 0: High 127. Repetimos esta operación para los demás botones. Vemos como a cada botón le corresponde un Controller diferente.
Para el caso de la palanca y los potenciómetros, la operación es similar. Apretar
Calibrate, mover la palanca, fijarse que en axis solo aparezca una letra y,x,z ó r, y presionar ADD. Exportamos para que quede guardado. A fines prácticos podemos usar solo el movimiento hacia adelante y atrás de la palanca del Joystick, aunque una vez que fabriquemos nuestra pedalera, nada nos impide incluirle cuatro pedales.
Comenzando a configurar controles: Cargamos el
Guitar Rig en modo
Standalonne y vamos a
File --->Audio and Midi Settings --- MIDI --->Input: In from MidiYoke 1:
on (boton izq. del mouse). Damos
OK. y volvemos a
File ---> New Song. ![](http://i55.tinypic.com/ruxik2.jpg[/IMG[/center] En la pantalla de[b][i] Guitar Rig[/i][/b] vamos a[b] Browse[/b]r y en [b]Preset Atribute[/b]s con el botón derecho del mouse creamos un tag "prueba" y en[i] soud name[/i] le ponemos [b][i]initial. [/i][/b][IMG]http://i52.tinypic.com/icl5jt.jpg)
Sobre la derecha tenemos el esquema de la pedalera con 8 llaves y un peda. Es el
Rig Control (RC). Este programa tienen estandarizados algunos controles en común con todos los presets: el Nº 5 y 6 para cambiar de presets hacia arriba y abajo, y el 7 que mutea todo para cuando afinamos. Lo dejamos como están.
Los demás, 1,2,3,4y 8 , tienen que tener el mensaje
RK Switch 1, 2,3,4,7,8, Si tienen otro mensaje, clic botón derecho del mouse sobre el pad y
Clear all.. Así borramos cualquier asignación anterior.
Seguidamente, en la pantalla del
Guitar Rig, en
Browser, aplicamos
Save. De esta manera contamos con un preset vacío, útil a la hora de hacer nuevas configuraciones.
Para no tener que enchufar la guitarra, vamos a usar el
Tapedeck. En el frente de la deck elegimos desde el icono
Abrir carpeta un archivo de audio, lo cargamos y dándole play debería sonar. También podemos arrastrar hacia la
Tapedeck un archivo mp3 o waw. Si no lo podemos escuchar , volver a
File y revisar la configuración de audio.
Podemos asignar un botón para darle
play al
Tapedeck. Elegimos el 8 del
RC (Rig Control) . Hacemos clic con el botón izquierdo en el pad correspondiente al botón N°8, y lo arrastramos y lo soltamos sobre el botón de
play del
Tapedesck. Fácil, verdad?. Solo nos queda asignar el controlador que operará este botón:
Sobre la parte izquierda en
Options, seleccionamos
Controller y en la parte inferior hacemos clic en
Add Controller y nos aparece esto:
. Hacemos clic en [b][i]Learn[/i][/b] y apretamos un botón del joystyk (el boton Nº 1, por ej.) y vemos que se agrega (al lado de Lear el numero de controlador asignado al botón que apretamos. De ahora en mas, cada vez que apretemos el botón 1 del Joystick tendremos alternativamente un [b][i]play/pause.[/i][/b] Con este sencillo procedimiento podemos configurar cualquier botón o palanca de nuestro Joystick para que pulse o mueva potenciómetros de cualquiera de los componentes del [b]Guitar Rig[/b]. Ahora veremos como asignar la palanca del Joystic a un potenciómetro o a un pedal, por ejemplo un Whawha. En [b][i]Components[/i][/b] vamos a [b]EQ[/b] y de allí tomamos [b]WAHWAH[/b] y lo depositamos por debajo del [b]metrónomo.[/b] En el [b][i]Rig Control[/i][/b], al lado del botón Nº 4, tenemos [b][i]Rk Peda[/i][/b]l. Tomamos y arrastramos el pad hasta el control deslizable del[b] Wahwah[/b]. Nos vamos a[b][i] Options [/i][/b]y en [i][b]Controlle[/b][/i]r --->[b][i]Add Controller. [/i][/b]Apretamos [b][i]Lear[/i][/b] y movemos la palanca del[b] Joystic[/b] hacia adelante. Arrastramos la ventana new control hasta el Pedal del Rc (rig control). Si apretamos el botón 1 del Joystick sonará lo cargado en [b][i]Tapedesck[/i][/b] y moviendo la palanca del Joystik hacia adelante y detrás aplicaremos el efecto de [b]wahwha[/b]. Anduvo todo bien !!!! :alaba: :punk: sigamos !!! A nuestro set le podemos agregar otro efecto. Por ejemplo en[b][i] Components ---> Rev[/i][/b] elegimos [b][i] Twin Delay[/i][/b] haciendo clic encima de su dibujo vemos que se despliega una ventana con presets (abajo a la izquierda) . De alli llevamos el que elejimos y lo ponemos (llevándolo con el mouse) por debajo del Wahwah. [center] [IMG]http://i55.tinypic.com/rj4en5.jpg)
En este caso podemos asignar un pulsador al mute del efecto. Se animan ha realizarlos solos? Es igual a lo anterior.
Una vez configurado el set vamos a
Browser le ponemos un nombre y lo grabamos con
save. No olvidemos de asignar en el
Rig Control los controles 5, 6 y 7 a teclas del joystik. Recordemos que el 5 y 6 es para desplazarce por los distinos presets y el Nº7 mutea todo el sistema para usar el turner (no hay cosa mas molesta que un guitarrista afinando sobre el escenario y nosotros escuchandolo
).
Tambien recordemos que el
Tapedeck lo hemos usado para no tener que enchufar la guitarra.
Existe una forma mas pràctica de realizarlo, pero perderemos toda referencia visual ya que no se reflejaran en el
Control Rig la asignaciòn de los controles a los botones y si estos están activados ó no.
La forma es la siguiente: Abrimos el preset que rotulamos como Initial (vacio). Vamos a
Componets --->
Vol y seleccionamos
Volumen Pedal. lo insertamos en el rack y sobre el control deslizable del mismo, hacemos clic boton derecho y seleccionamos
Lear. Movemos la palanca del joystick hacia adelante y nos aparece una ventana que confirma la asignacion del controlador. Si vamos a Options---> Controller, veremos que se ha agregado una ventana con los datos del controlador CC y su acciòn. Tambien vemos un regulador que sirve para determinar el minimo y el màximo que se desplazarà el control asignado por el pedal. Se regula moviendo las corredores derecho e izquierda, con el mouse.
Cuando usamos botones que deben quedar en onn/off permanentemente, vamos a
Menu y escojemos
Disable/ Enable Hold Mode. Pido disculpas a lo que estàn mas avanzados por rebundar o detallar en demasìa, pero entandamos que hay mucha gente en el foro que esta haciendo sus primeras armas y no queremos que se desalienten.

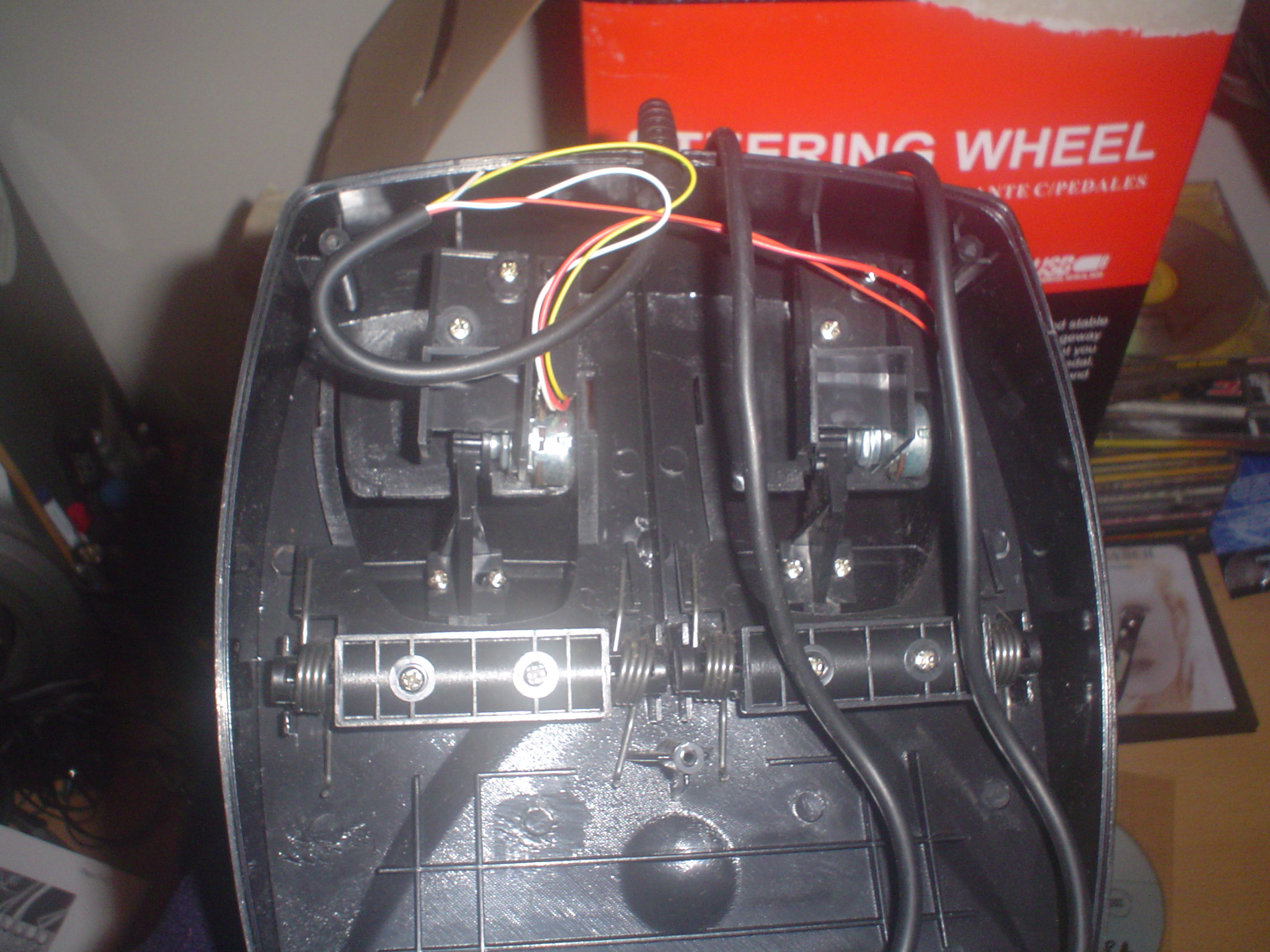

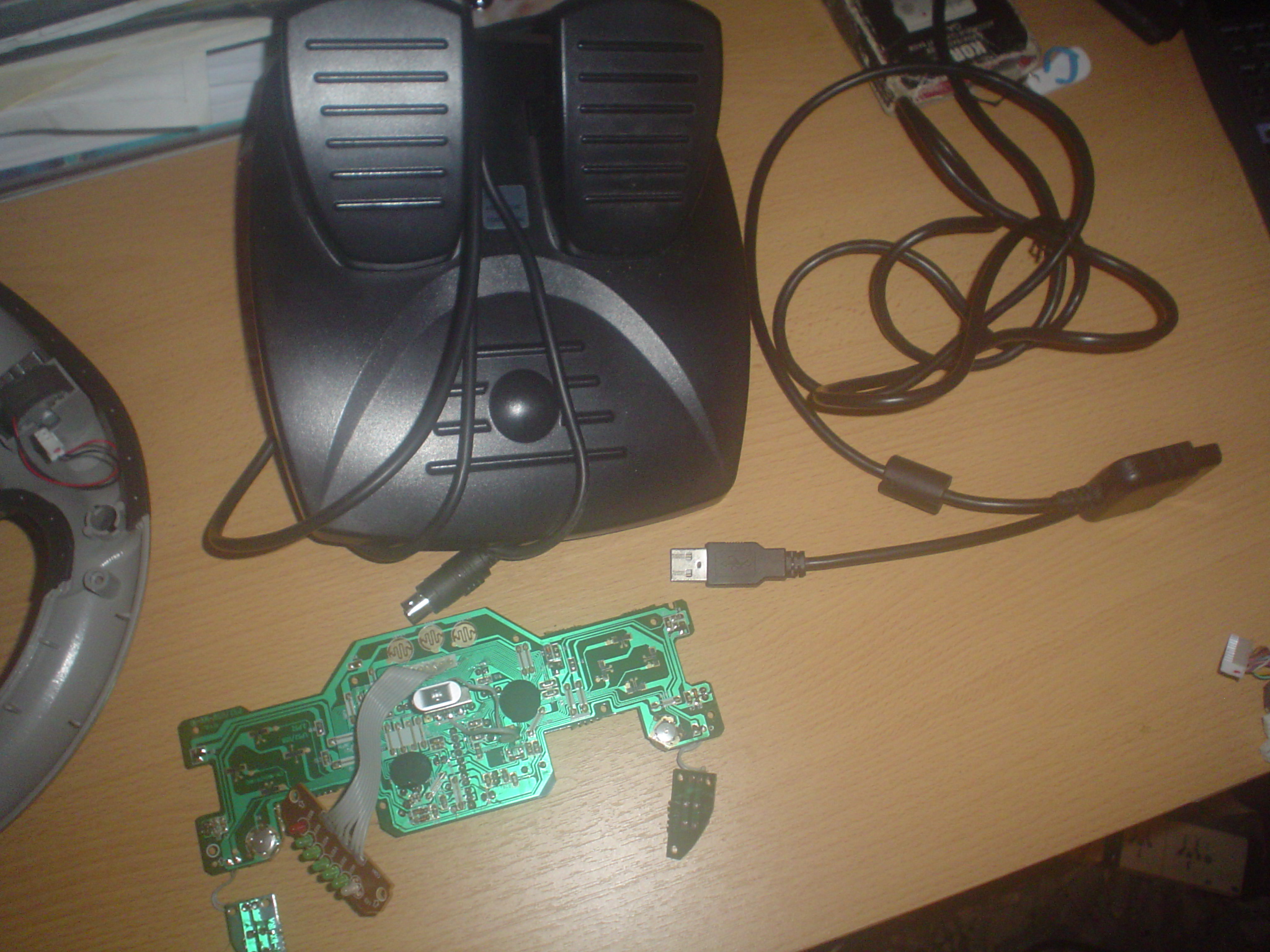

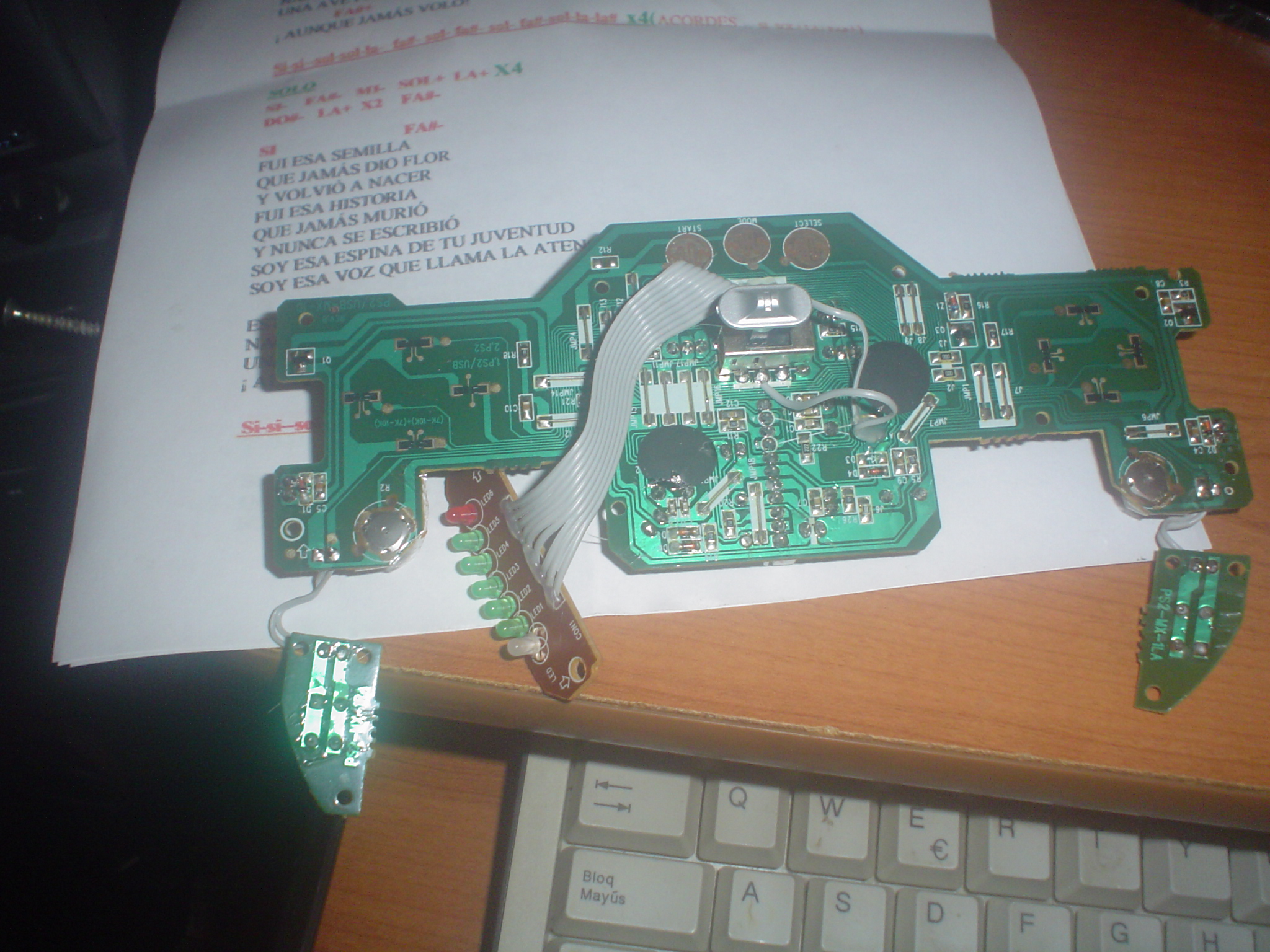

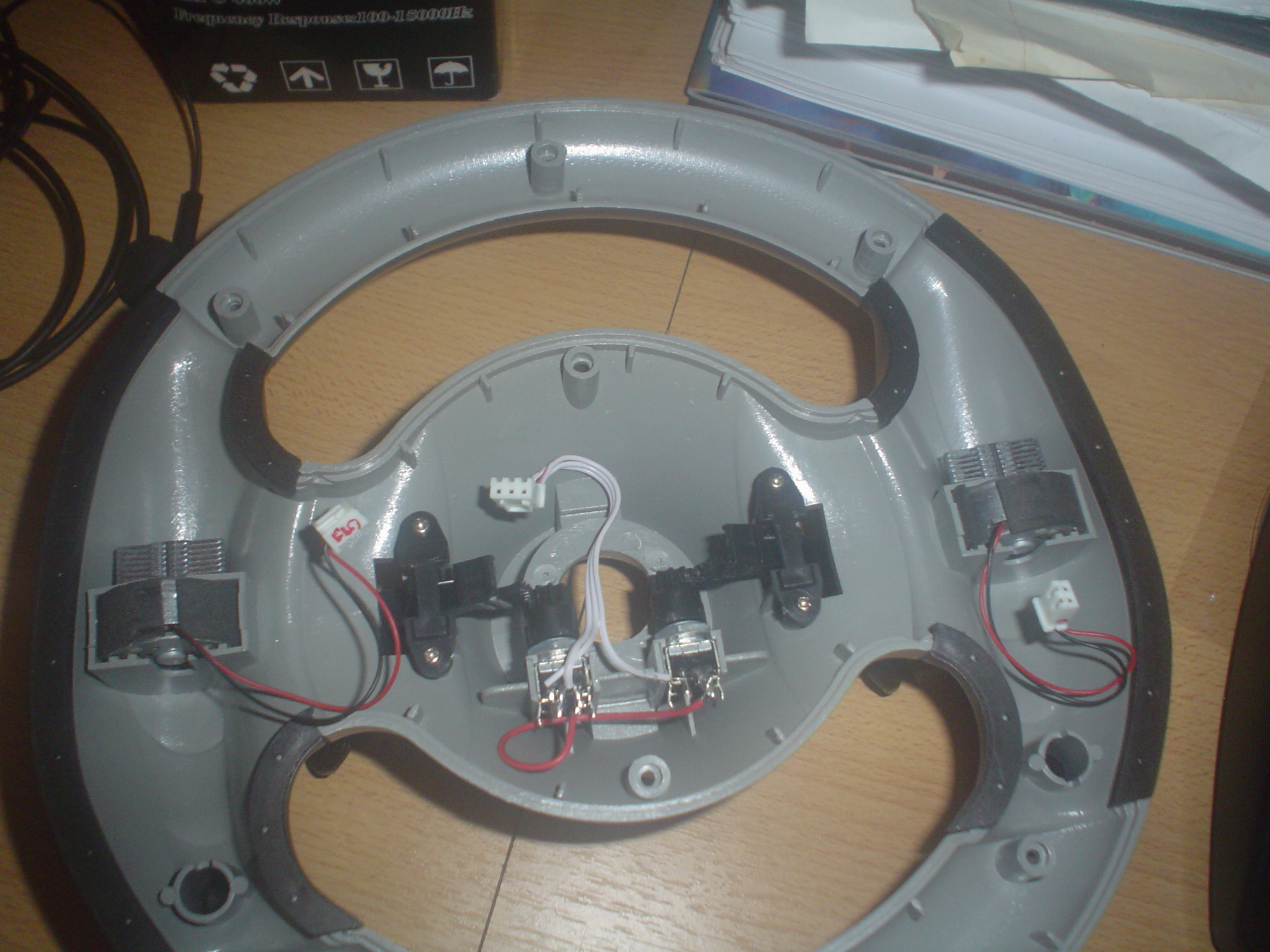

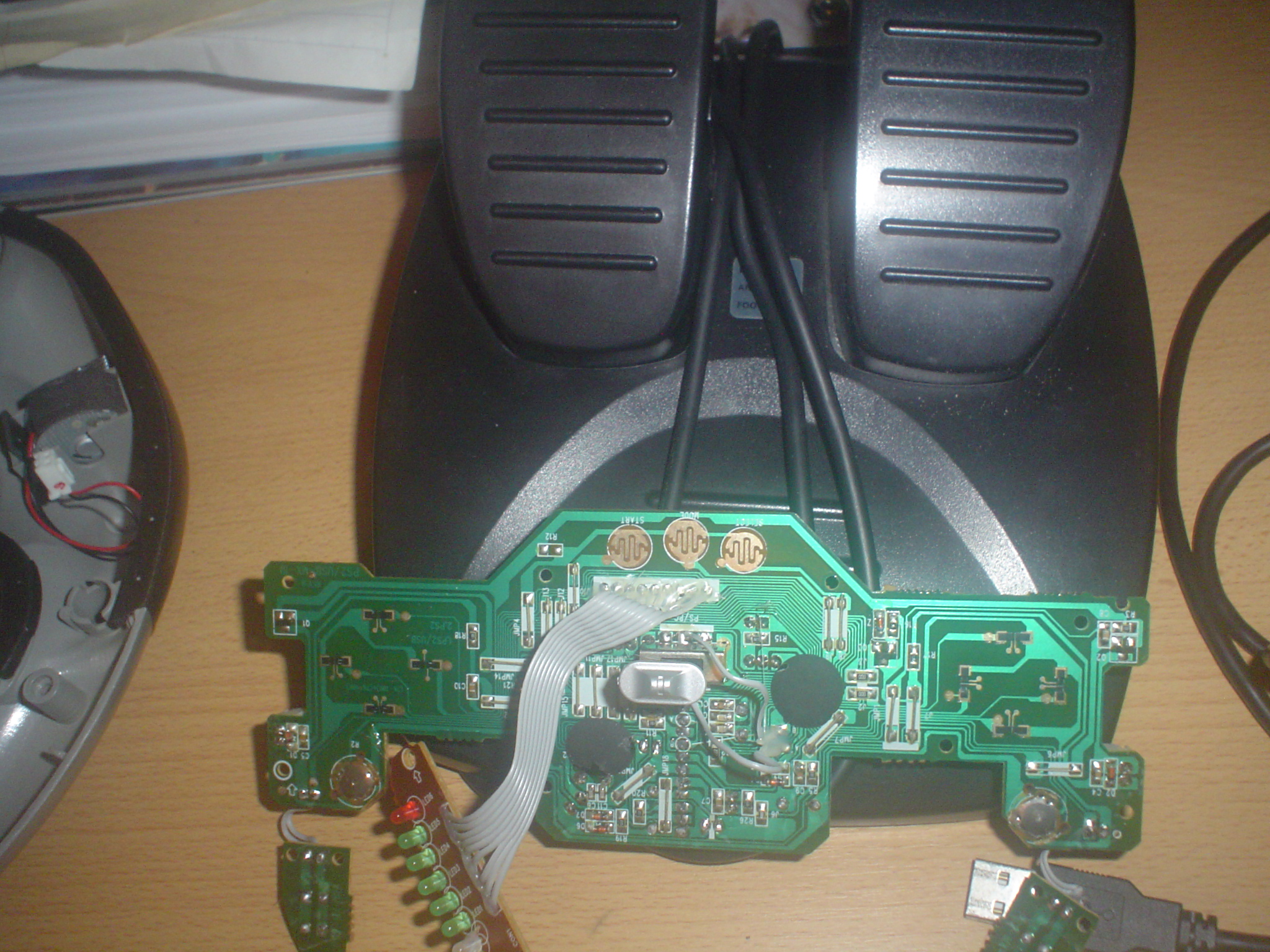

Si hemos logrado hacer funcionar todo esto, estamos listos para la segunda etapa: desarmar el joystic, fabricar una pedalera, e insertarle los componentes del Joystick. Es solo trabajo manual. Pero es otra historia que luego desarrollaremos.
No duden en preguntar.
