Interface MIDI Casera con Joystick_1era Parte
EZdrummer y Edrum Monitor

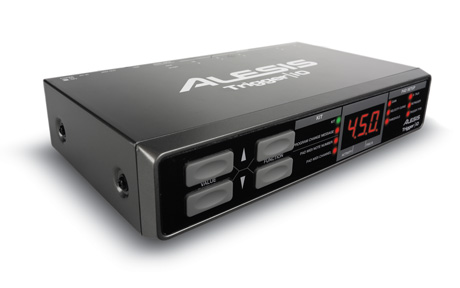

Hablar de una Interface Midi como la Alesis Trigger I/O es estar hablando de $1500 pesos argentinos o U$s 390 aprox.
Y si pensamos en modulo como el Dm4 o Dm5 es estar hablando de mas de U$s600, ni hablar si pensamos en un Roland, Yamaha, etc...y contar con ese dinero por estos lados cuesta...o al menos le costo juntar ese dinero al batero de la banda.

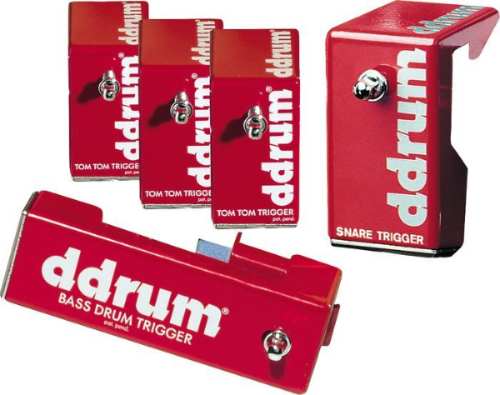

Y pensar en triggers, los mas económicos seria hablar de $800 argentinos ó U$s 210 aprox. para 6 cuerpos de la bateria.-
Entonces ya había visto a un conocido hacer una batería electrónica para un juego de PS/2 y también he visto algunas ideas dando vuelta por internet, así que decidí investigar a fondo la cuestión y no me funcionaba, hasta que me tope con un excelente post hecho por
guilleducasse en el cual construyo una pedalera para guitar rig con el
MIDI yoke y el
Rejoice que funciona de maravillas y pensé que también podía funcionar con el Ezdrummer, pero no fue así...pero fue el disparador para seguir intentando hacer funcionar el Ezdrummer con un joystick y seguir buscando por la red...
El porque de una interface MIDI para
tiene distintas y variadas respuestas que van desde la facilidad de producir sonidos de baterías costosisimas con un mínimo de recursos...hasta por cuestiones de gusto.-
Esto que al parecer resulta increíble y complicado es fácil, el resto es imaginación de cada uno.
En este caso vamos a usar un
joystick usb con botones nada mas, que es el que conseguí para esta ocasión, pero que nos va servir bien.-
Primero tenemos que contar con 2 programas...el
MIDI Yoke que lo descargamos de
<a href="
Register or Login" target="main">Aquí[/url] y el
Edrum Monitor 2.0.0.4 que lo podemos descargar desde
<a href="
Register or Login" target="main">Aquí[/url] que si bien ya hay una versión mejorada, con la free versión ya nos alcanza.-
Ambos programas estan libres de virus, estan escaneados con avast, spybot search & destroy, etc
He de destacar que, se puede usar el EZdrummer+Edrum Monitor en modo Standalone, o bien con un programa secuenciador como el Cubase que es el que usé y uso yo,...y que el Edrum Monitor no solo nos va a servir para el Ezdrummer sino para un sinfín de instrumentos Vst...como verán mas abajo jeje...usen la imaginacioooon.
Aquí les dejo una lista con los MIDI # Output o si se quiere el drummap, notese que las salidas son 127...
DRUMMAPMIDI # Función
Output0 No usar(en algunos sist. operativos genera error de sist.)
1-6 Asignables
7-17 Hit Hat
18-20 Asignables
21-26 Hit hat
27-32 Cymbal's
33 Snare
34-36 kick
37 Aro snare
38-40 Snare
41 Tom
42 Hit hat
43 Tom
44 Hit hat
45 Tom
46 Hit hat
47-48 Tom
49 Cymbal
50 Tom
51-59 Cymbal's
60-65 Hit hat
66-68 Asignables
69-70 Snare
71 Aro Snare
72-75 Tom
76 Cymbal
77-82 Tom
83-118 Cymbal's
119-127 Asignables

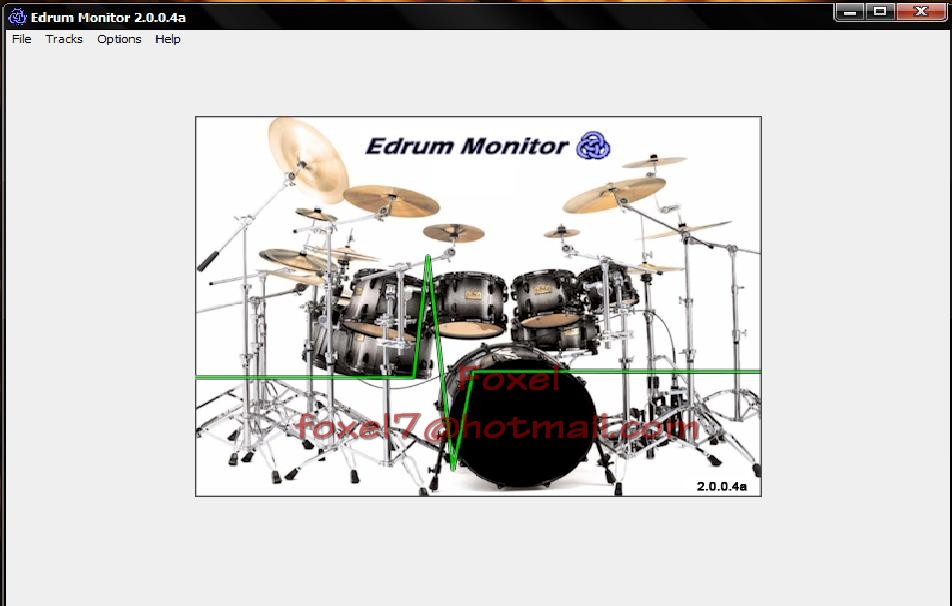

Bueno, bueno...una vez que tenemos los 2 programitas instalados, (MIDI Yoke y Edrum Monitor), y enchufados los joystick y configurados y bla bla bla etc etc en windows procedemos a abrir el Edrum Monitor...
Vamos al menú

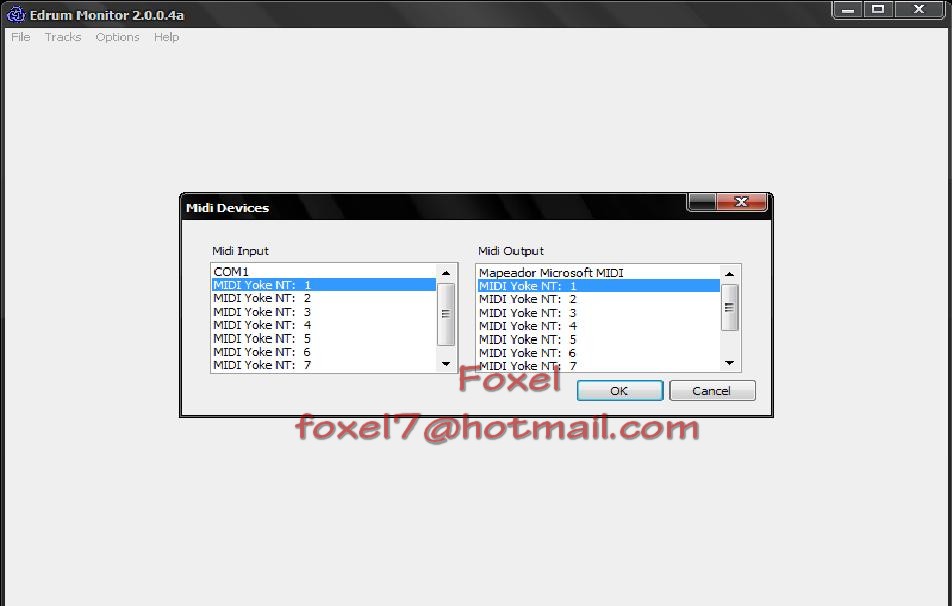

Options_MIDI DevicesSeleccionamos como se muestra en la imagen y le damos
OKLuego vamos a

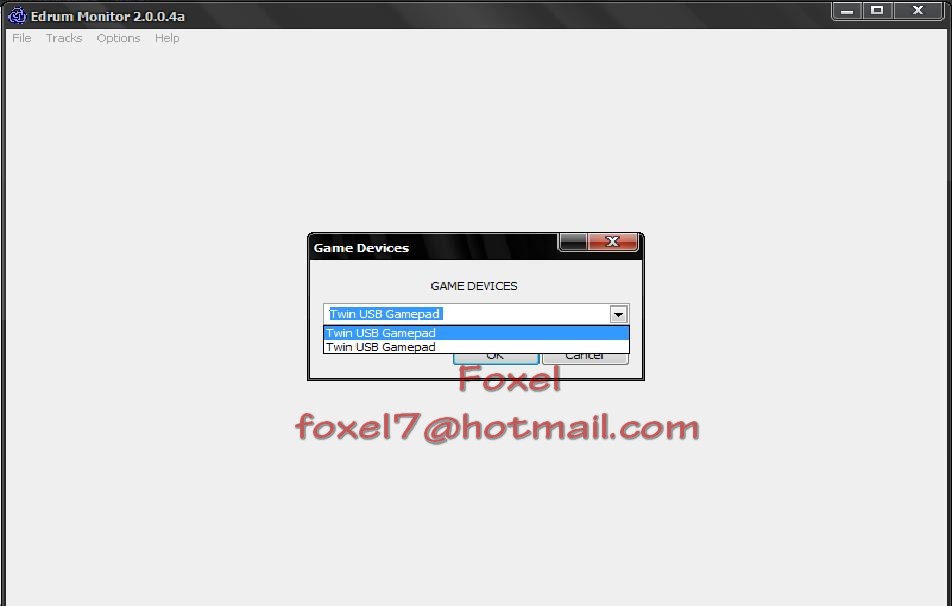

Options_GAME DevicesY seleccionamos el Joystick que en este caso es
Twin usb o sea dos joystick USB en uno; y le damos
OKLuego vamos a

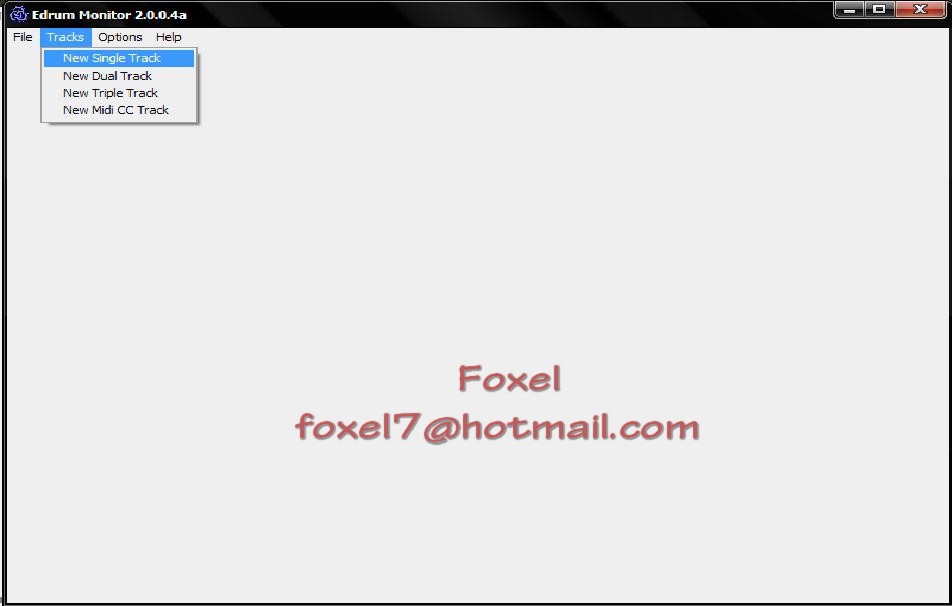

New Single Track y creamos un track o entrada que será asignada con una función o instrumento
Para lo que se están preguntando el porque aparece
New Single Track,New Dual Track,etc; es para la cantidad de triggers que se puede usar en un mismo instrumento, por ejemplo la opción dual zone en un plato tranquilamente nos puede tomar la campana y el borde del mismo con sonidos distintos entre si, siempre y cuando se tengan dos piezoelectricos...

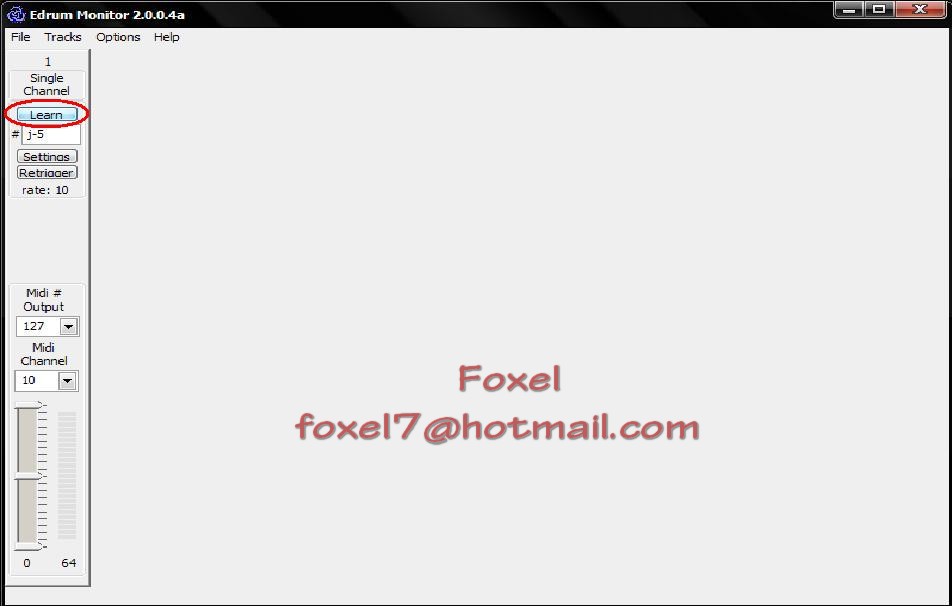

En este paso le damos clik al botón
LEARN,
(2 veces porque la primera vez por lo general asigna cualquier botón del joystick), y apretamos un botón del joystick y veremos como queda asignado a ese canal, y entonces solo resta seleccionar en

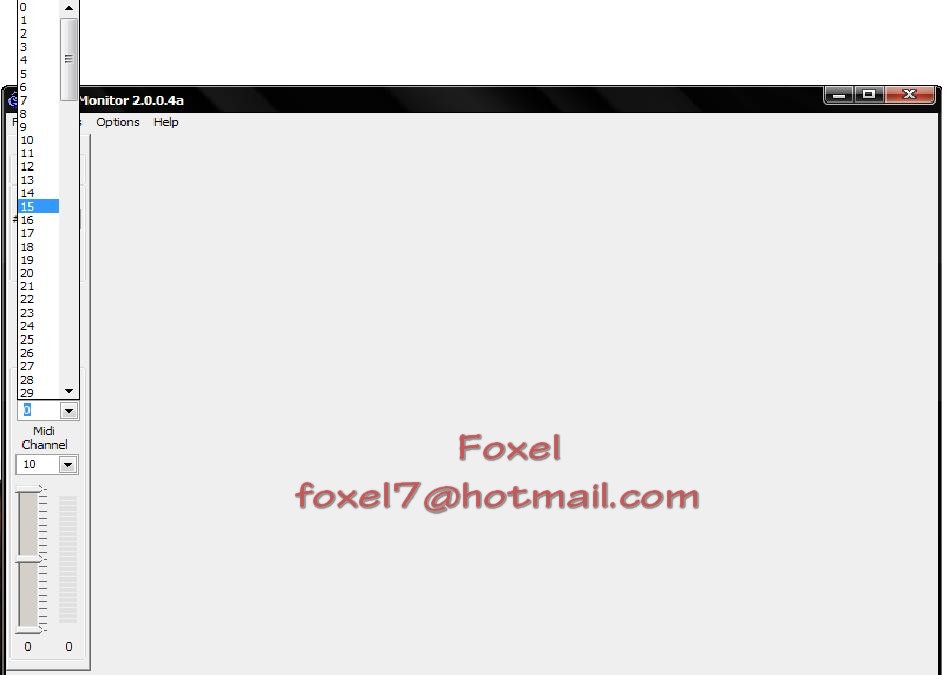

MIDI # Output el instrumento.
En la tabla de arriba les deje los números con sus respectivos instrumentos y he de hacer notar que fui muy genérico en la tabla porque por ej. los platos que van desde la salida 83-118 tienen distintos sonidos, pero es tarea de ustedes de clasificarlos.Notese que también esta el
MIDI Channel que por defecto debería ser el canal 10 y mas abajo esta el volumen de salida del canal.-
También abajo de
LEARN hay 2 opciones que sirven para "retriggear"
el canal y para editar el mismo, para evitar disparos, etc...cualquier cosa lo explico mas adelante poque sino se va a hacer muy largo el post y no lo va a leer nadie
Hasta aquí tenemos configurado Edrum Monitor con los joystick

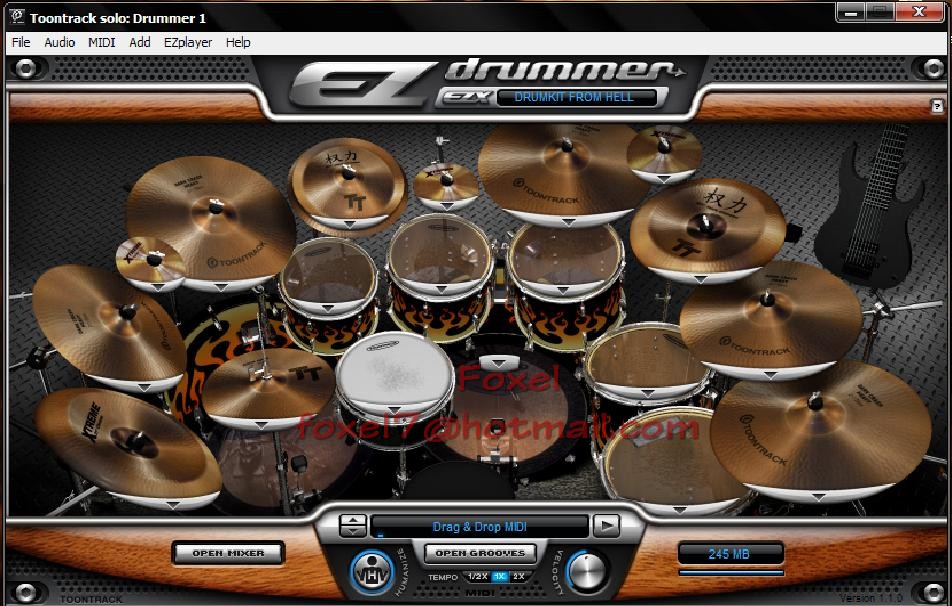

Ahora abrimos el EZdrummer en modo Standalone esperamos que se cargue la librería seleccionada y si hicieron las cosas bien debería estar sonando un instrumento al pulsar un botón del joystick...

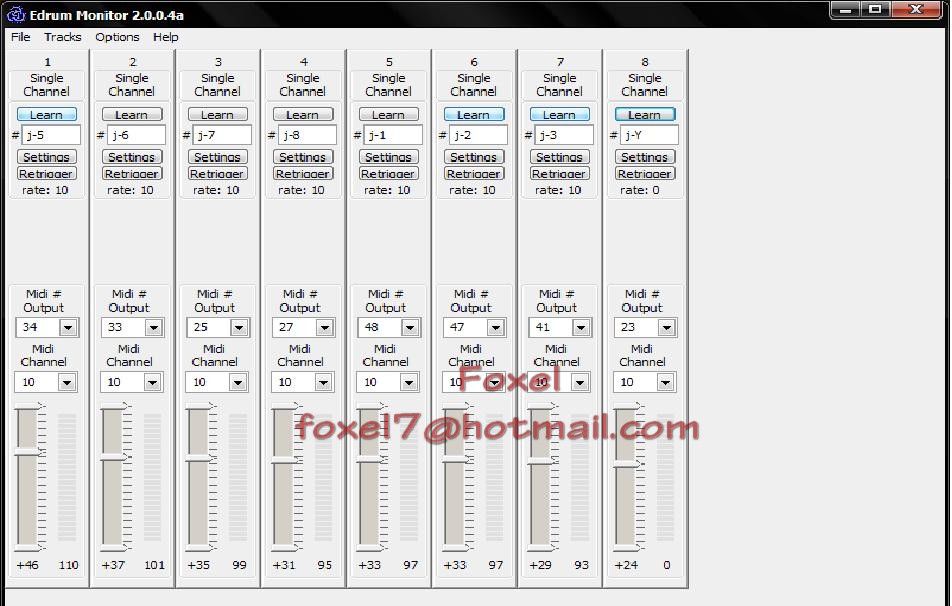

Si queremos que suenen otros instrumentos volvemos a repetir los pasos desde
New Single Track como se ve en la imagen.-
Interface MIDI Casera con Joystick_2da Parte
EZdrummer+Edrum Monitor y Cubase
Bien sencillo, ejecutamos el Cubase

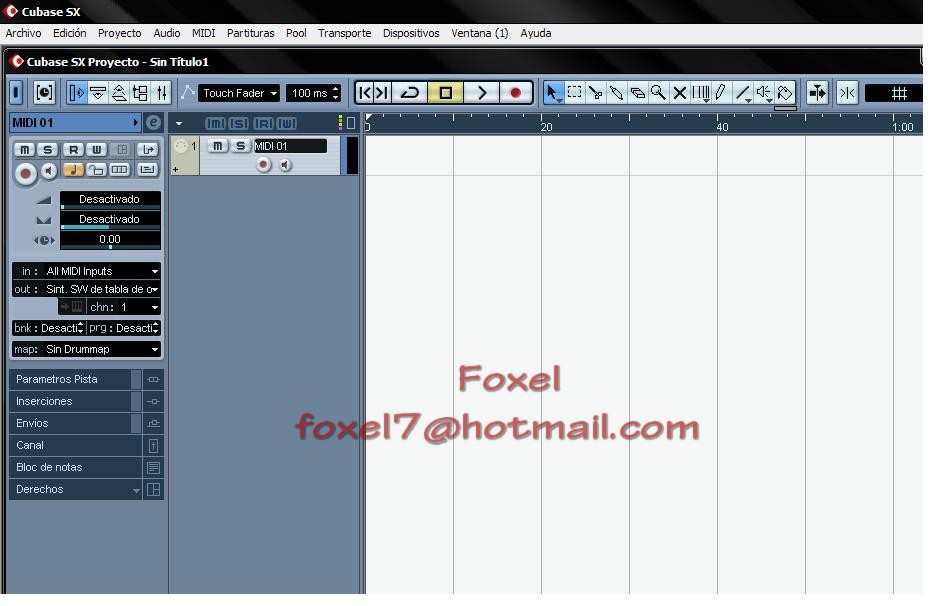

Archivo_Nuevo Proyecto y anadimos una pista MIDI
Luego vamos
Dispositivos_VST Instrumentos y cargamos en este caso el EZdrummer
Luego vamos a

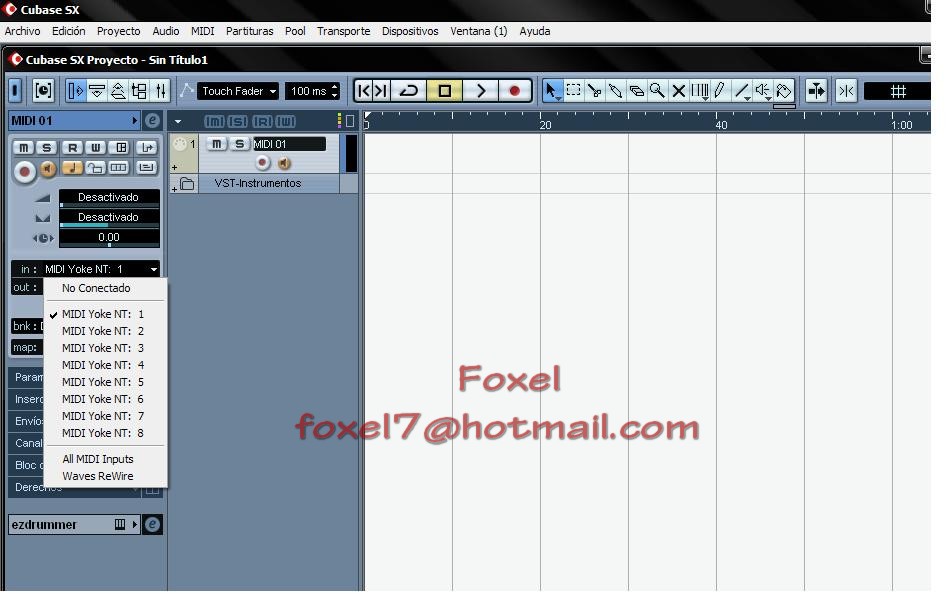

MIDI In y seleccionamos la entrada MIDI virtual 1 ó MIDI Yoke 1
Luego vamos a

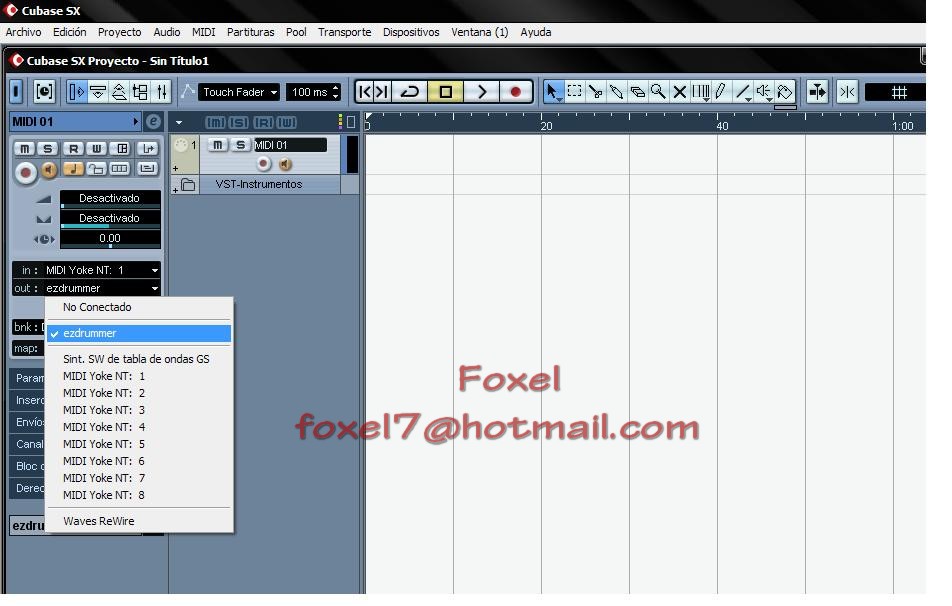

MIDI Out y seleccionamos en este caso el EZdrummer

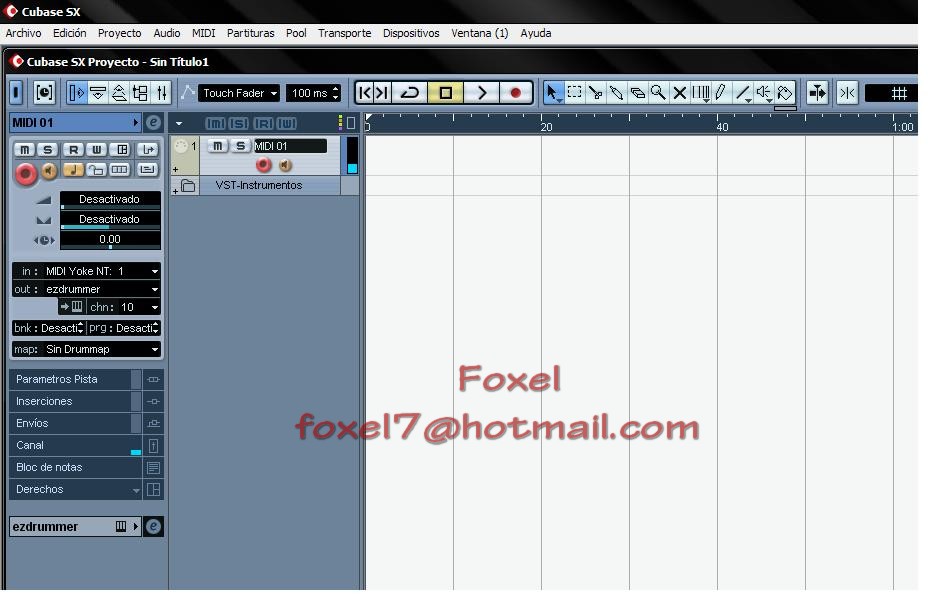

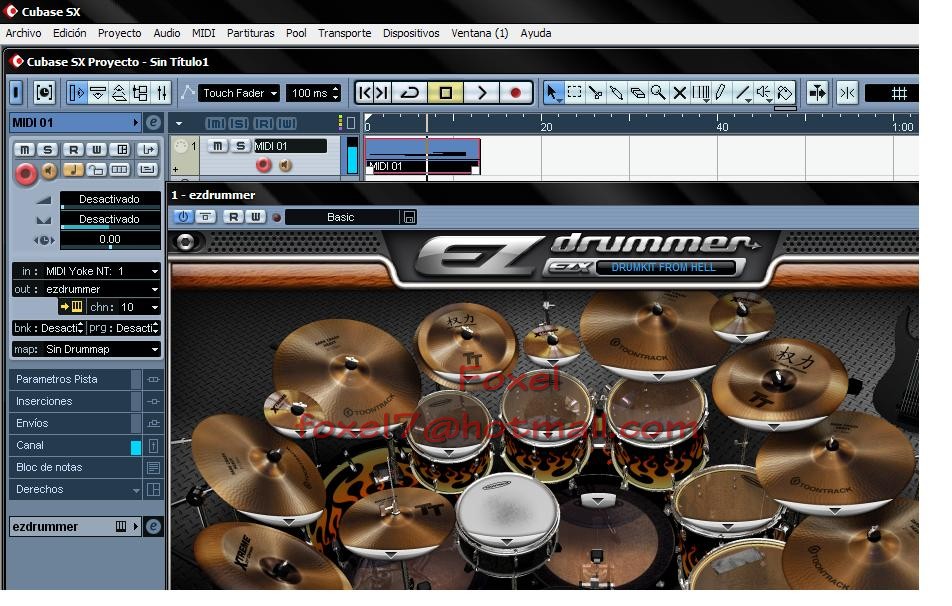

Clickeamos el botón de Record y el de monitor, de esta manera dejamos preparada la pista para empezar a grabar lo que toquemos con los joystick
Le damos
REC y esto es lo que obtuve yo en una grabación rápida
Menú
MIDI_Editor de TeclasMenú
MIDI_Editor de PartiturasOK...esto fue dentro de todo la primer parte porque ahora...
Bueno de ahora en mas lo que queda es usar la imaginación porque se pueden hacer tantas cosas!...por ejemplo...despedazar el joystick con la furia furiosa de un día de furia y mala onda
o hacerlo con amor en paz y armonía...ooommmm!
Lo siguiente seria desarmar el joystick y construir los pads, para eso deberíamos desoldar las plaquetas o botones del joystick y reemplazarlos por llaves spst por ejemplo con sus consecuentes desventajas...
O reemplazar los botones por mic piezolectricos que son baratos en las casas de electrónica
En cuanto a los pads hay muuuuchas formas de hacerlos porque no importa en si el material con el que están construidos sino que lo importante es que la llave o el mic piezoelectrico, que es mejor, "reciba" el golpe del palillo o baqueta.

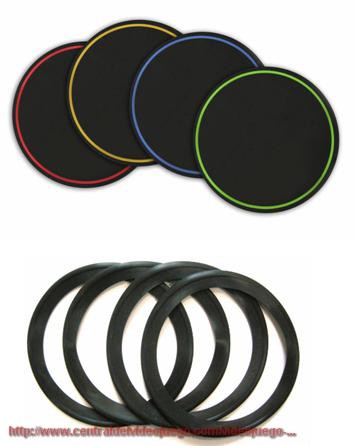

He visto pads construidos con goma eva otros una mezcla de tela mosquitera con goma, otros de cartón, etc o pueden usar los clásicos silenciadores de batería que son de goma como estos que son los que use yo para este proyecto.-
Les hice un orificio por la parte de atrás del silenciador del tamaño del mic y corte la goma en linea recta desde el centro hacia el borde para encajar el cable del mic y listo...yo por cuestiones de tiempo y porque para mi no es realmente necesario todavía no hice el armazón o estructura de caño para los distintos cuerpos,...esto para mi es un experimento que hice porque mi idea es realmente otra, ya que pienso hacer un orificio a cada parte de la batería y montar un jack mono o estéreo hembra sujeto a la madera del cuerpo con el mic pegado en el parche, todo por dentro....pero antes de agujerearla me voy a sentar un ratito para llorar, snif
...perdón...
Para que se den una idea de lo que les estoy diciendo les dejo unas imágenes de como seria lo que quiero hacer...

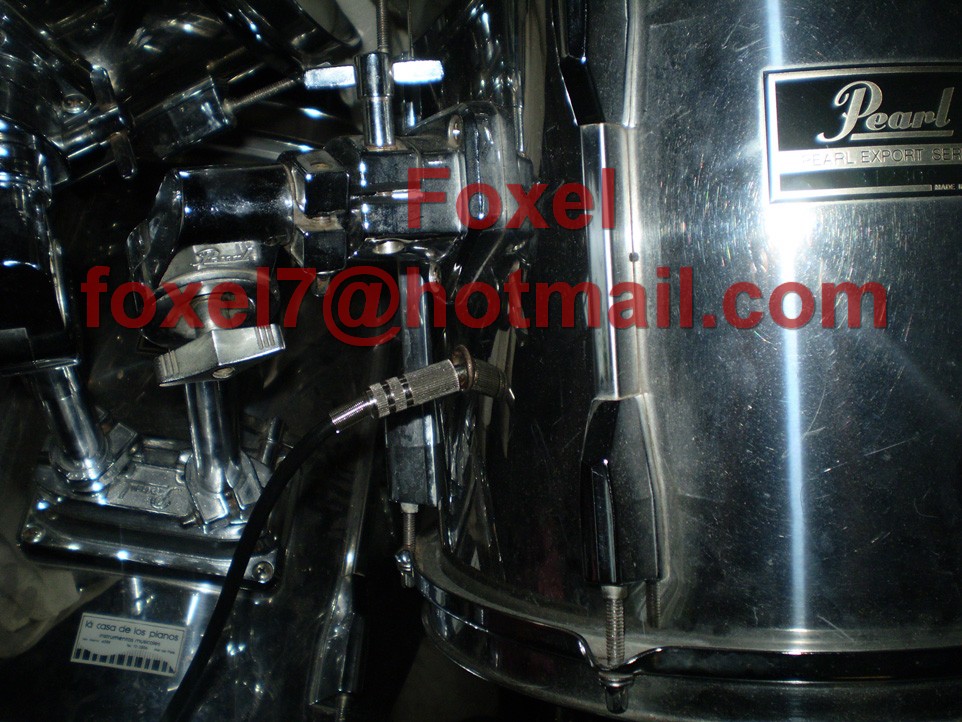

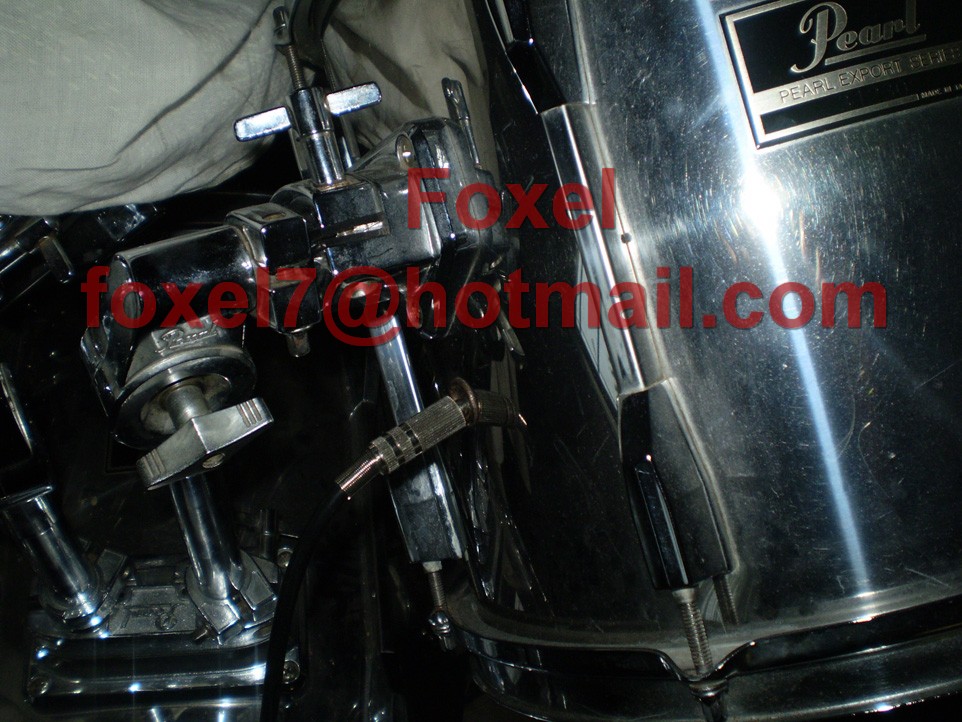

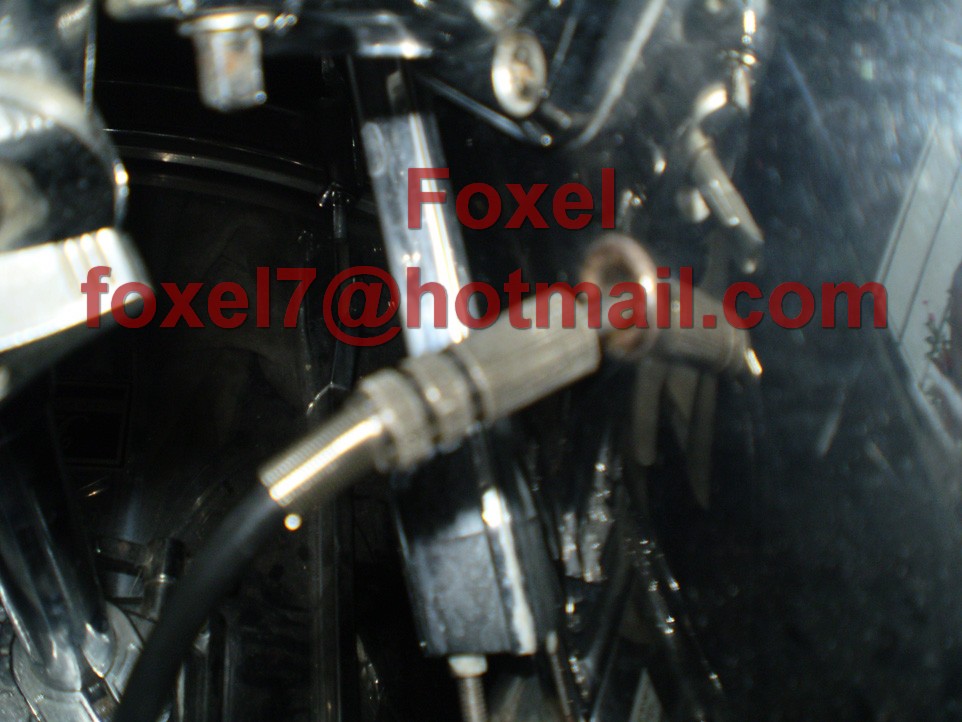

En este caso puse el plug macho conectado al agujero descompresor del tom, con el solo fin de que se imaginen como quedaría la conexión real, porque al agujero lo haría mas arriba cerca del aro y con un jack de 90º...
Y así con cada parte de la batería...

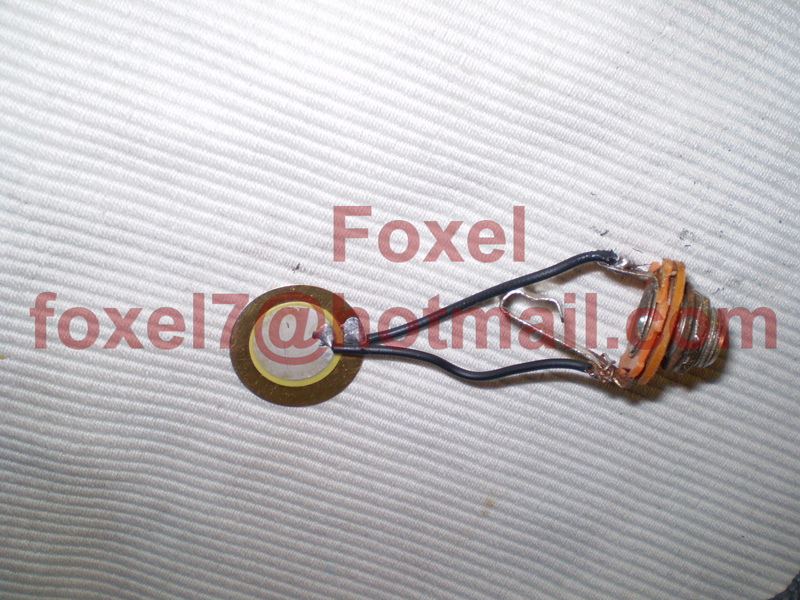

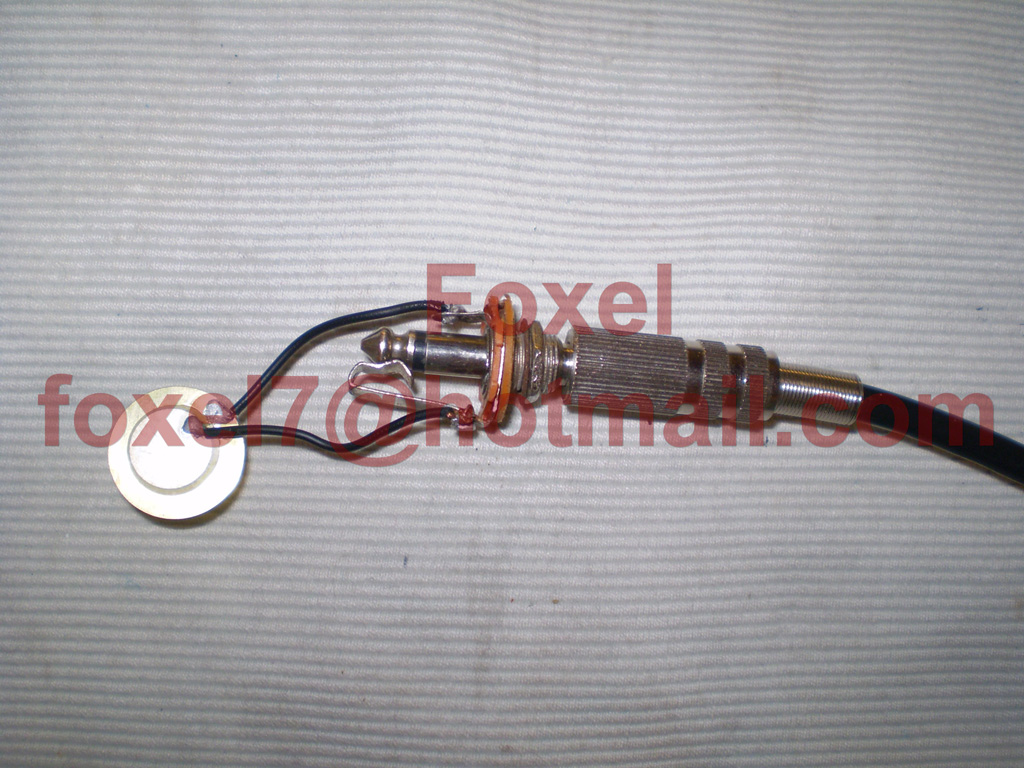

Aquí el mic y el plug hembra en cuestión que iría sujeto al cuerpo de la batería

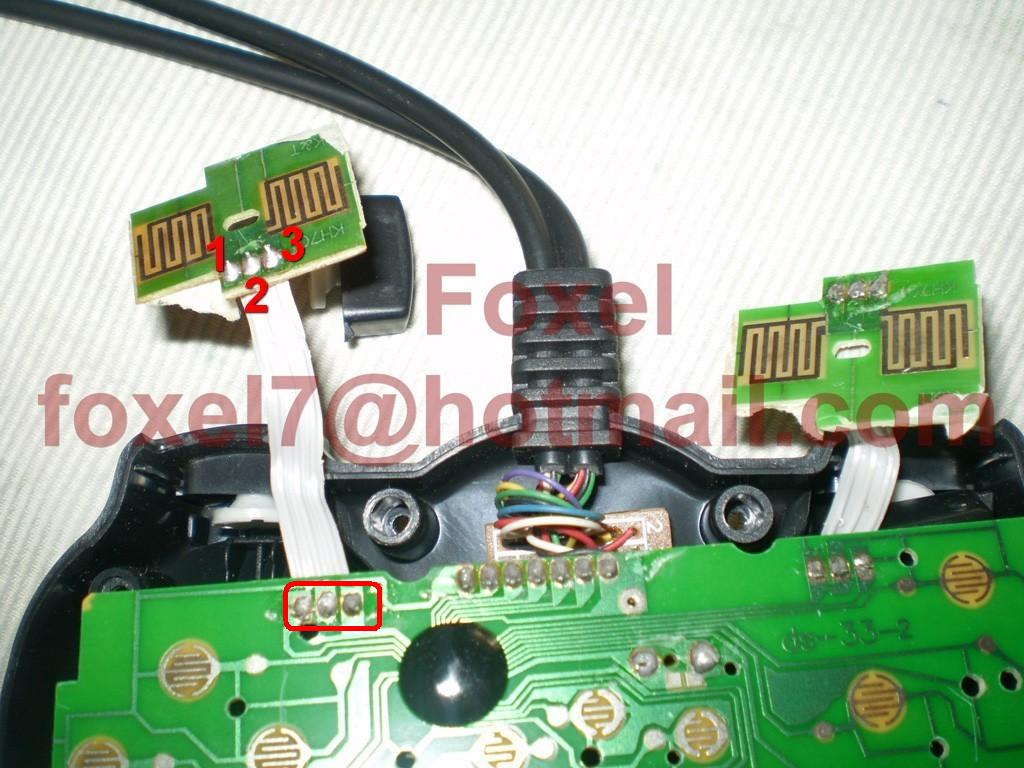

Aquí el cable enchufado; la otra punta del cable mono deberá ir soldada a los puntos 1 y 2 como se ve en la imagen y para otro mic se deberá soldar el cable en los puntos 2 y 3, ya que el punto 2 sirve de punto común para ambos mic...si se fijan detenidamente se puede anular la pequeña plaqueta donde iban los botones del joystick y soldar los mic directamente en la plaqueta grande donde aparece el rectángulo rojo; y para los demás mic es cuestión de mirar en detalle la plaqueta para saber como soldar el resto...

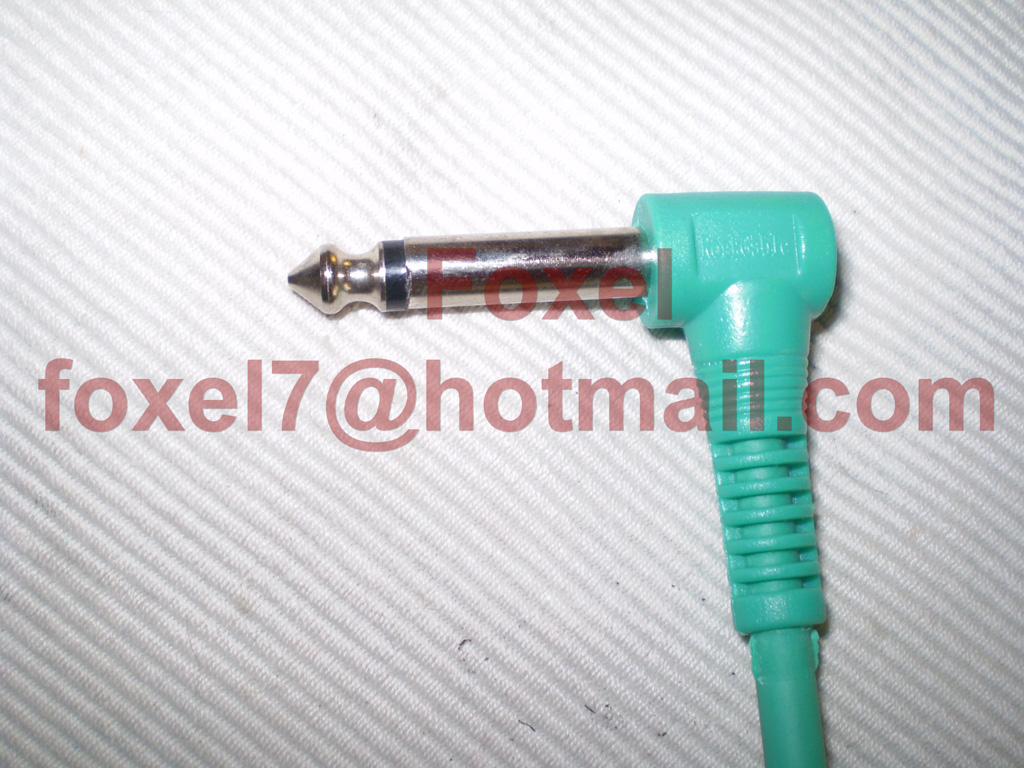

Aun no tengo fotos de todo armado pero les paso la idea por si a alguien le gusta y le sirve, fijense que en las casas de electrónica también se venden los jack machos de 90º
Que estéticamente les puede quedar mucho mejor y aparte evitar los accidentes por pisadas etc., que arrancarían el jack hembra o marcarían la madera de la bata, o etc....

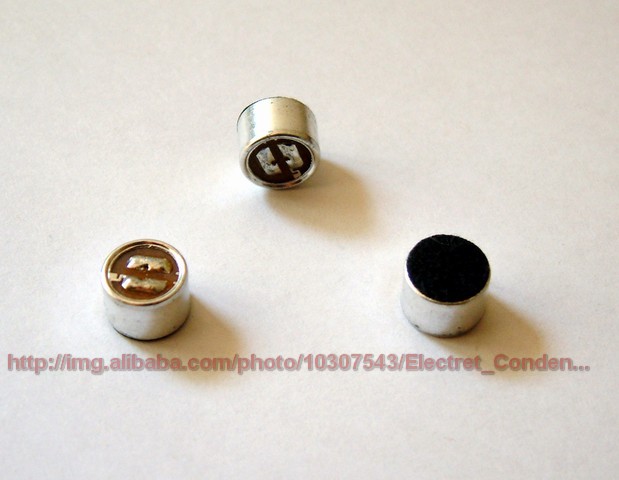

Si reemplazan el botón del joystick por un mic piezoelectrico, este haría de interruptor ya que cuando el mic recibe una señal o golpe en la entrada, el mic genera un tensión en la salida que prácticamente seria como cerrar el circuito con el botón del joystick y no necesitan alimentación; y sino pueden probar con un mic electret...
Pero este si necesita alimentación o sea debería haber un preamplificador antes de ir a la pc para que el mic capte bien ya que este mic a la salida varia la resistencia con su consecuente ventaja no? y desventaja...
En la red seguro que pueden encontrar algún circuito preamplificador para los mic electret, sino me avisan...
Bueno muchachos...todo funciona!, porque esta probado, los probé con mic piezoelectricos, en caso de que no tenga buena sensibilidad y demás van a tener que empezar a calibrar cada canal desde el boton
settings del
Edrum Monitor, y sino usar un preamplificador, pero a mi no me hizo falta...y en caso de que quieran disparar otros instrumentos Vst como el Hypersonic por ej. no es necesario hacer tanto quilombo simplemente se consiguen un modulo o caja de plástico, o metal...y se las ingenian para distribuir los botones etc., algo parecido como
gilleducasse hizo con la
pedalera para el guitar rigClaro que pueden usar joystick con mas botones.
No dejen de visitar la siguiente
<a href="
Register or Login" target="main">Página[/url], en dónde encontraran mucho mas información al respecto...y este post podría continuar pero ya seria largo y cansador porque todo depende de la imaginación y la necesidad de cada uno.-
Ah!...por si se estaban preguntando...como hago con el Hit hat ??!!
...no es tan complicado...piensen
...les adelanto algo? un
New Dual Track en el
Edrum Monitor y dos mic piezoelectricos, uno en cada plato del Hit Hat con una llave de 2 puntos adaptados al pedal del mismo...
...también hay otras ideas por la red para el Hit Hat.-
Espero que les guste, les sirva y lo disfruten
y a tocar la
Videos en Youtube:
Register or
Login Parte 1
Register or
Login Parte 2
Saludos
